Bijlage CN442 - Beveiliging van laagspanningsinstallaties tegen aardfouten in hoogspanningssystemen (normatief)

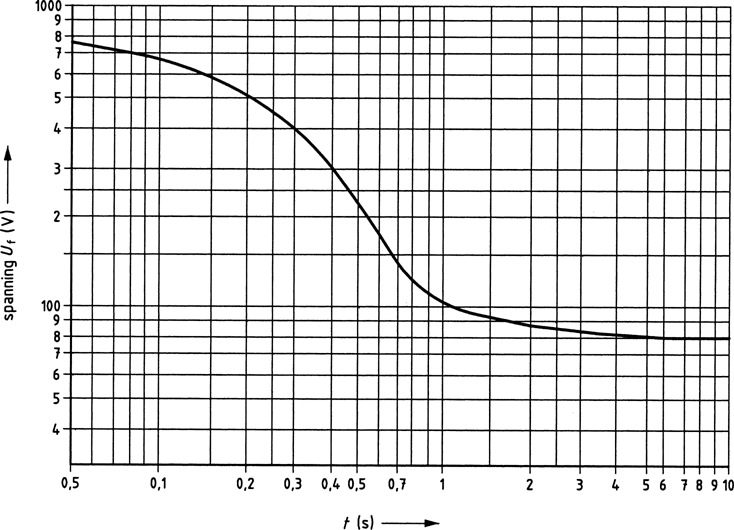

Figuur 44A: Maximale tijd van spanning U_f als gevolg van een aardfout in het hoogspanningssysteem (zie 442.4.2 en 442.4.4)

TOELICHTING
Deze figuur is afgeleid van IEC 60479 rekening houdend met de voorwaarden waaronder een persoon mag worden blootgesteld aan het risico van een elektrische schok in een laagspanningssysteem bij het optreden van een fout in het hoogspanningssysteem. Voor nadere uitleg zie HD 637 S1.

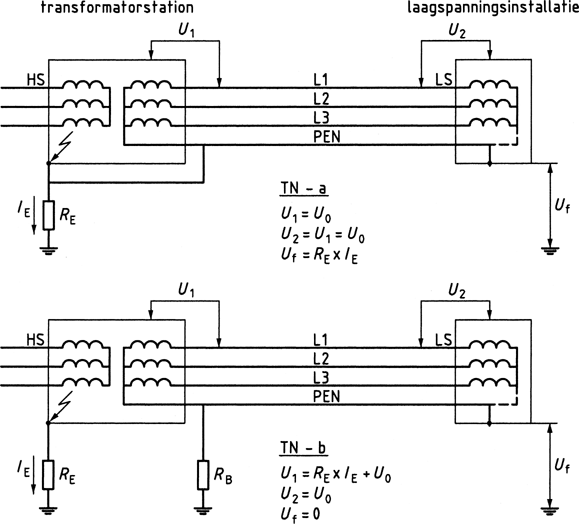

Figuur 44B: TN-stelsels (zie 442.4.2 en 442.5.1)

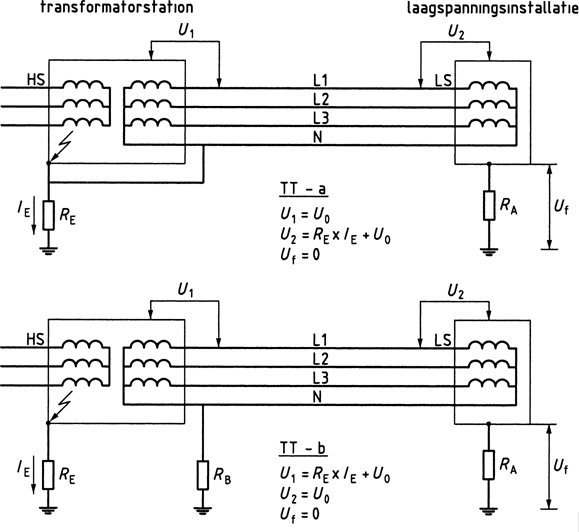

Figuur 44C: TT-stelsels (zie 442.4.3 en 442.5.1)

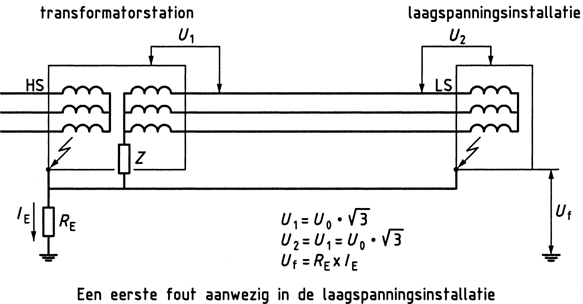

Figuur 44D: IT-stelsel, voorbeeld a (zie 442.4.4)

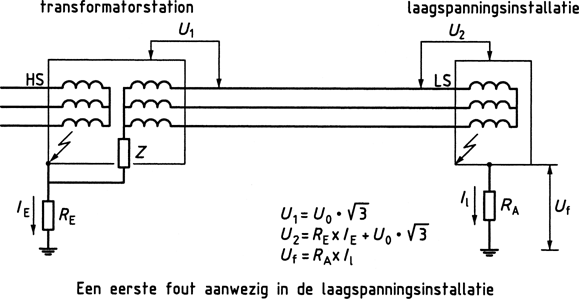

Figuur 44E: IT-stelsel, voorbeeld b (zie 442.4.1 en 442.4.4)

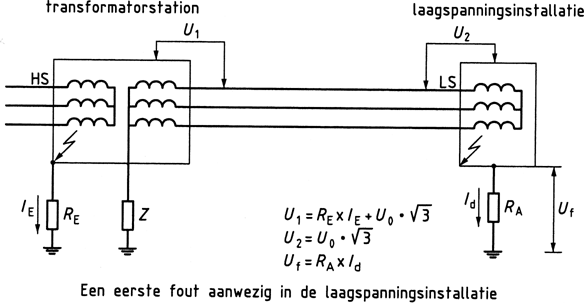

Figuur 44F: IT-stelsel, voorbeeld c (zie 442.4.1, 442.4.4 en 442.5.2)

TOELICHTING
Dezelfde voorwaarden zijn van toepassing bij een laagspanningssysteem waarbij de nulleiding niet is geaard via de impedantie Z

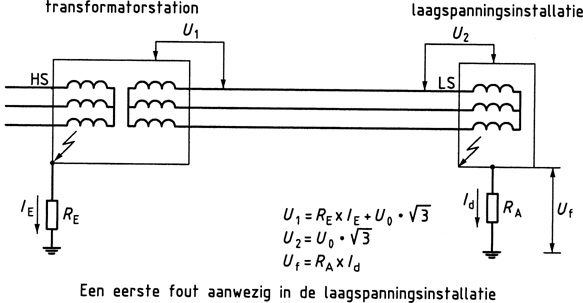

Figuur 44G: IT-stelsel, voorbeeld d (zie 442.4.1, 442.4.4 en 442.5.2)

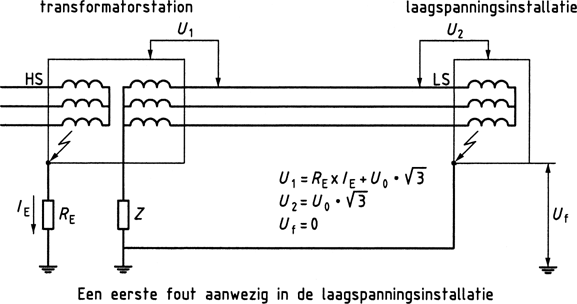

Figuur 44H: IT-stelsel, voorbeeld e (zie 442.4.4 en 442.5.2)
