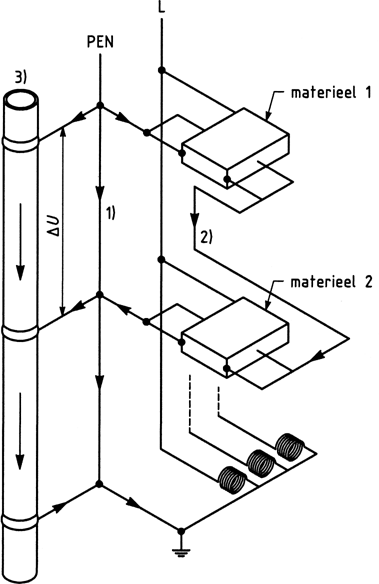

a: TN-C-stelsel
a: TN-C-stelsel

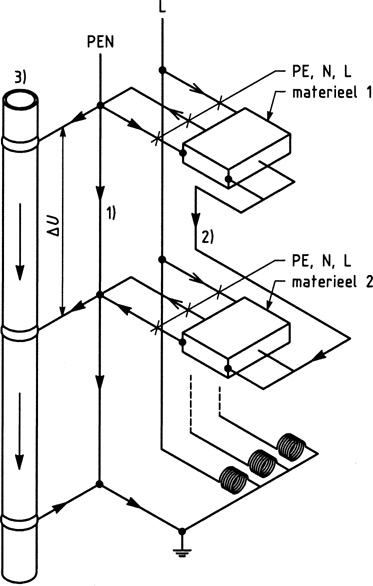

b: TN-C-S-stelsel
1. spanningsval ΔU over de PEN-leiding
2. lus van beperkte omvang
3. vreemd geleidend deel
TOELICHTING
In een TN-C-stelsel loopt de stroom, die bij toepassing van een TN-S-stelsel alleen door de nulleiding zou lopen, ook door de afschermingen of referentiegeleiders van signaalleidingen, door metalen gestellen en door vreemde geleidende delen, zoals metalen constructies.

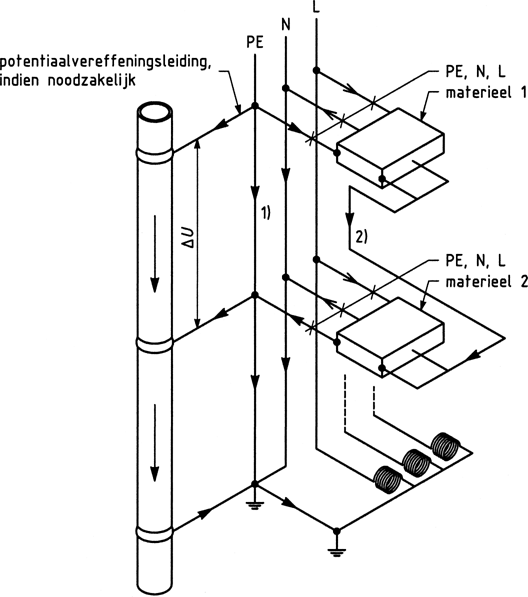

1. Vermijden van spanningsval ΔU over de beschermingsleiding (PE)
2. Lus van beperkte omvang
TOELICHTING
Het TN-S-stelsel voorkomt vermenging van de nulstromen, zoals beschreven in figuur 44L.

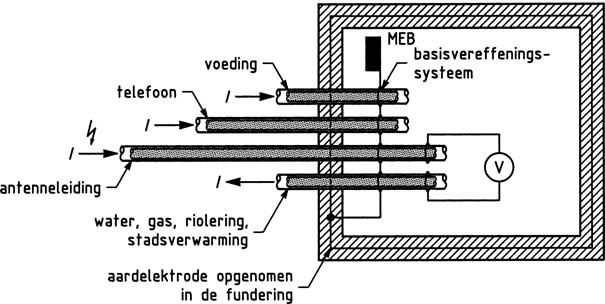

a: Een gezamenlijke plaats van binnenkomst heeft de voorkeur: U ~= 0 V

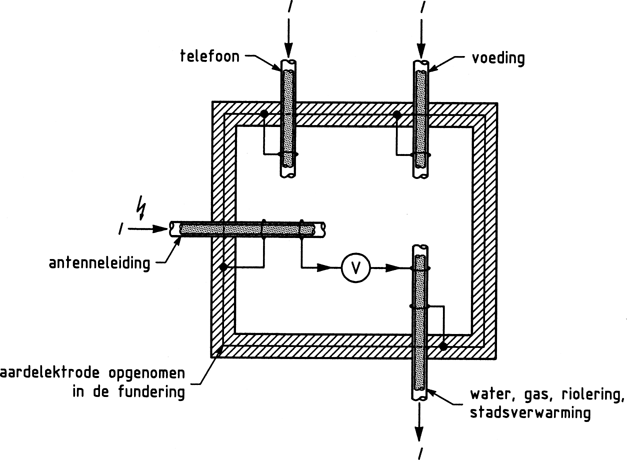

b: Binnenkomst op verschillende plaatsen kan beter worden vermeden: U ≠ 0 V
MEB basisvereffeningssysteem
I inductiestroom

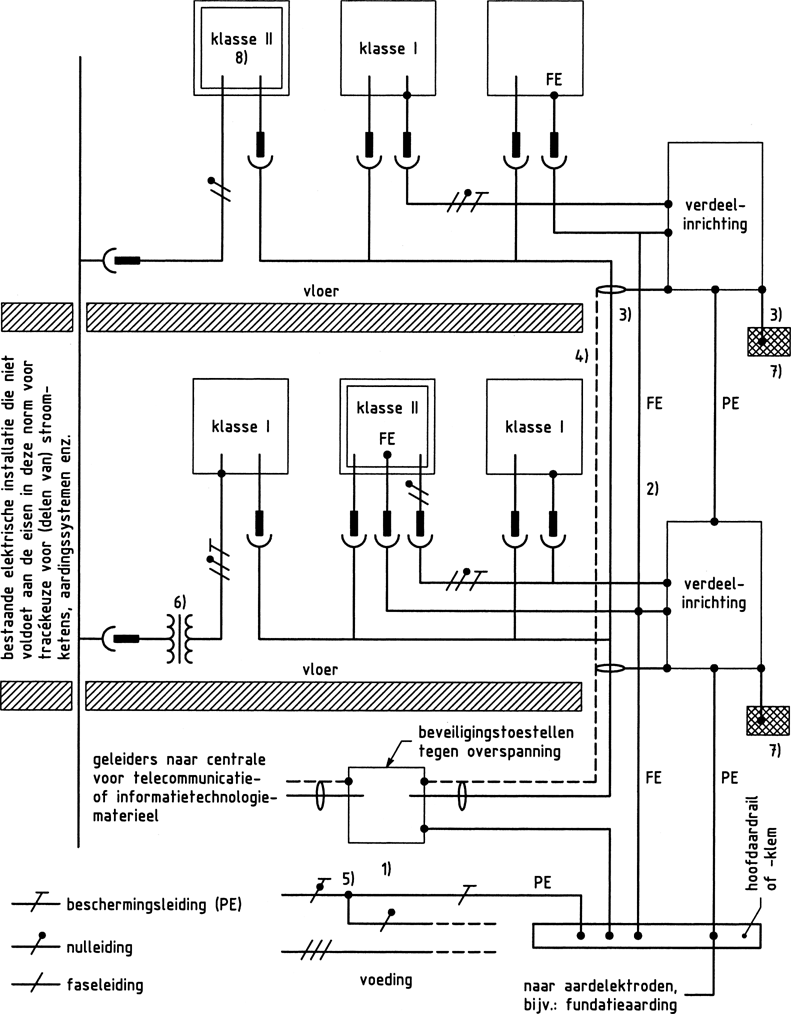

Legenda:
· verbindingspunten van aardleidingen voor beschermende of functionele doeleinden
FE functionele aardleiding (optioneel), toegepast en verbonden volgens de gebruiksaanwijzing
| Bepaling | Beschrijving van de weergegeven maatregelen | Referentie |
|---|---|---|
| 444.3.14 | Leidingen en metalen buizen komen het gebouw op dezelfde plaats binnen | 1) |
| 444.3.8 | Gezamenlijk tracé met passende scheiding en vermijden van lussen | 2) |
| IEC/TR 61000-2-5; 444.3.10 | Vereffeningsleiding zo kort mogelijk, en gebruik van geaarde leiding parallel aan een kabel | 3) |
| 444.3.9 | Signaalleidingen afgeschermd en/of stroomgeleiders met getwiste aderparen | 4) |
| 444.3.12 | Voorkomen van TN-C voorbij het punt van de inkomende voeding | 5) |
| 444.4.3 | Gebruik van transformatoren met gescheiden wikkelingen | 6) |
| rubriek 548, bijlage B [in voorbereiding] | Lokaal horizontaal potentiaalvereffeningssysteem, indien aanwezig | 7) |
| 444.4.2 | Gebruik van uitrusting van klasse II | 8) |

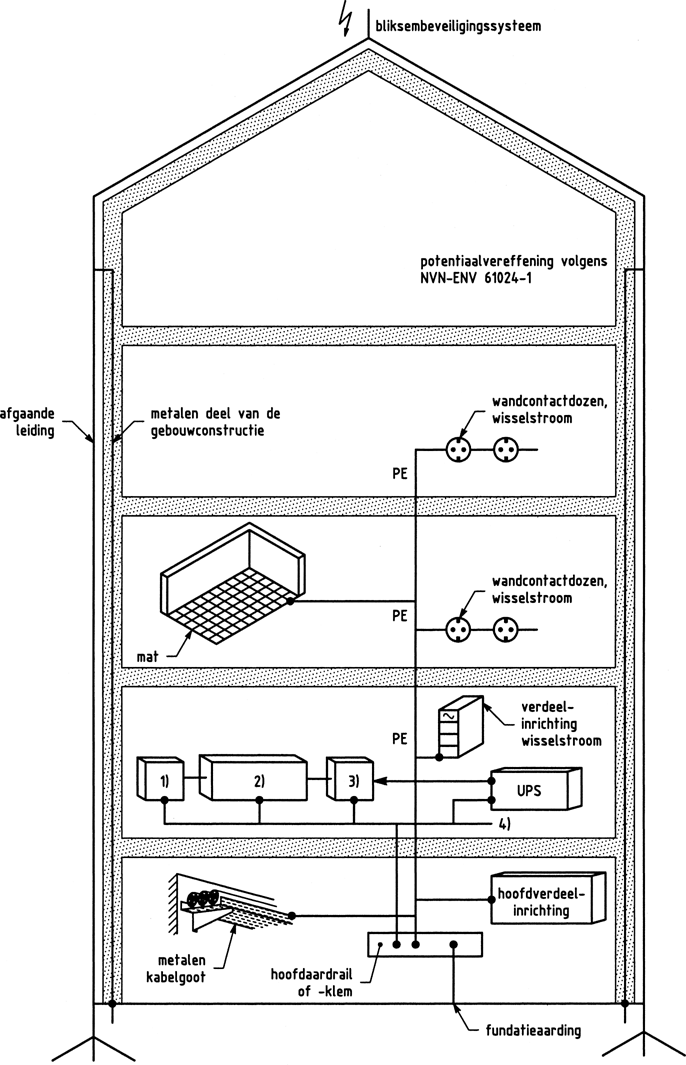

1. telefoon
2. informatietechnologiematerieel
3. gebouwbeheersysteem
4. lokaal horizontaal potentiaalvereffeningssysteem
PE. beschermingsleiding (van een wisselstroomvoeding)
