Bijlage NL8.729 - In acht te nemen minimale vrije ruimte in gangpaden bestemd voor bedieningshandelingen en onderhoud (informatief)

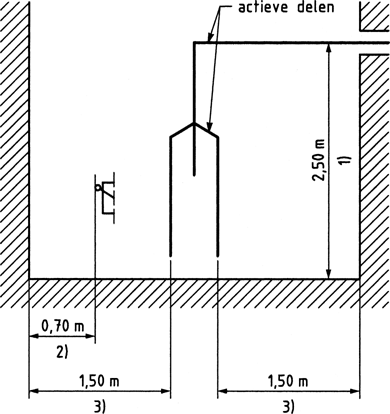

Figuur 8.729B - Gangpaden in installaties met onbeschermde actieve delen aan één zijde (zie 8.729.412.6.2)

Legenda
  1. 8.729.412.6.2 c.
  2. 8.729.412.6.2 a.2
  3. 8.729.412.6.2 a.1

Figuur 8.729C - Gangpaden in installaties met onbeschermde actieve delen aan beide zijden (zie 8.729.412.6.2)

Legenda
  1. Er worden aanvullende afschermingen aangebracht, alvorens er onderhoudswerkzaamheden worden verricht.
  2. Er worden geen aanvullende afschermingen aangebracht, alvorens er onderhoudswerkzaamheden worden verricht.
  3. 8.729.6.2 c)
  4. 8.729.412.6.2 b.2.i
  5. 8.729.412.6.2 b.1.i
  6. 8.729.412.6.2 b.1.ii
  7. in een gangpad voor onderhoud
  8. 8.729.412.6.2 b.2.ii
  9. 8.729.412.6.2 b.1.ii
  10. 8.729.412.6.2 b.1.iii
  11. in een gangpad voor bediening
