Bijlage CN31 - Indeling van stroomstelsels (normatief)

TOELICHTING
Zie figuur 31Z voor de in de figuren 31A tot en met 31K gebruikte symbolen.

Figuur 31Z: Verklaring van de symbolen volgens NEN 10617-11:1996

	nulleiding (N)
	beschermingsleiding (PE)
	gecombineerde nulleiding en beschermingsleiding (PEN)

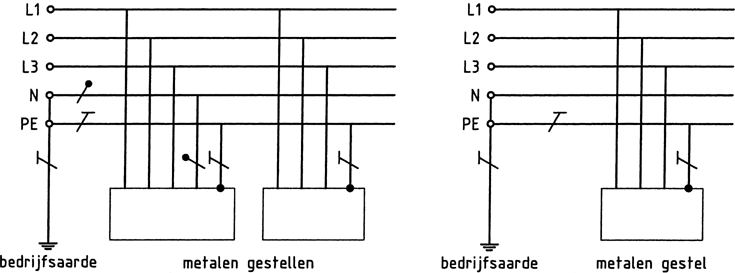

Figuur 31A: TN-S-stelsel (zie 312.2.1)

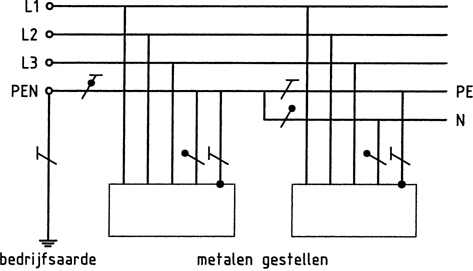

Figuur 31B: TN-C-S-stelsel, nulleiding en beschermingsleiding in een gedeelte van de installatie gecombineerd in een enkele leiding (zie 312.2.1)

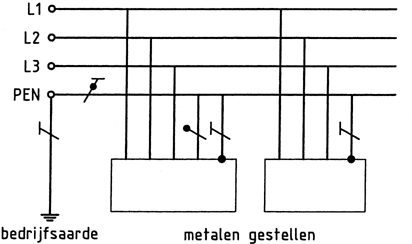

Figuur 31C: TN-C-stelsel, nulleiding en beschermingsleiding in de gehele installatie gecombineerd in een enkele leiding (zie 312.2.1)

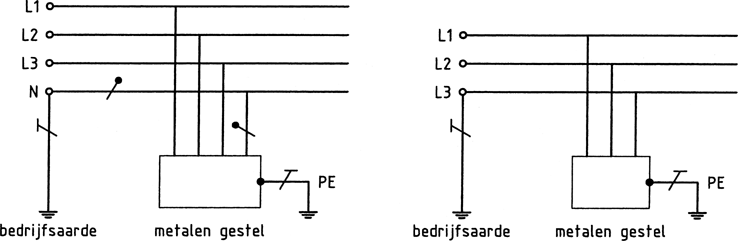

Figuur 31D: TT-stelsel (zie 312.2.2)

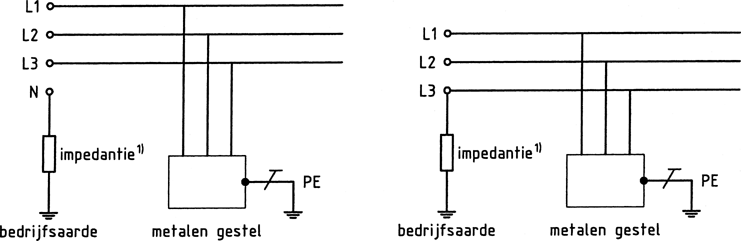

Figuur 31E: IT-stelsel (zie 312.2.3)

1)  Het stelsel kan zijn geïsoleerd ten opzichte van aarde; de nul kan al dan niet zijn uitgevoerd.

Figuur 31F: TN-S-stelsel voor gelijkspanning (zie 312.2.4)

installatie a

installatie b

Figuur 31G: TN-C-stelsel voor gelijkspanning (zie 312.2.4)

installatie a

installatie b

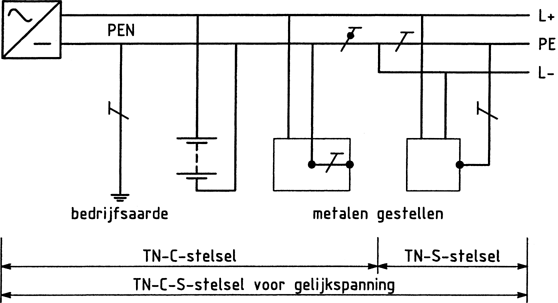

Figuur 31H: TN-C-S-stelsel voor gelijkspanning (zie 312.2.4)

installatie a

installatie b

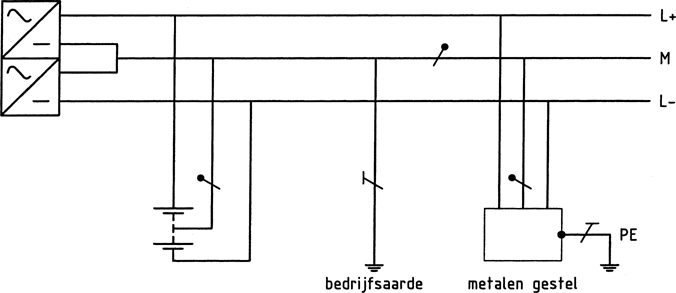

Figuur 31J: TT-stelsel voor gelijkspanning (zie 312.2.4)

installatie a

installatie b

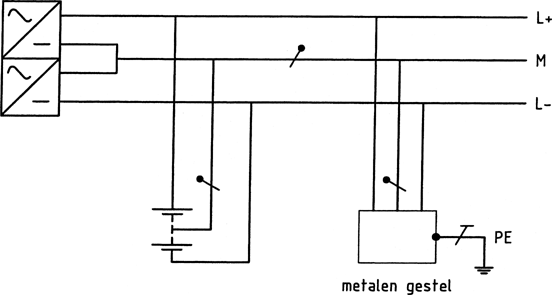

Figuur 31K: IT-stelsel voor gelijkspanning (zie 312.2.4)

installatie a

installatie b
