Bijlage IN701 - Zone-indeling van badruimten (informatief)

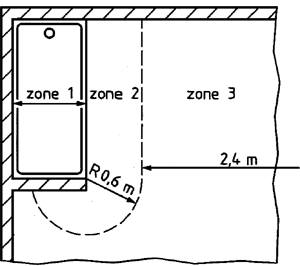

Figuur 701A: Zone-indeling - bovenaanzicht (zie 701.32)

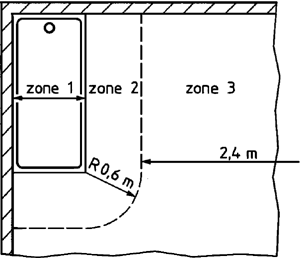

a. badkuip

b. badkuip, met vaste afscheiding

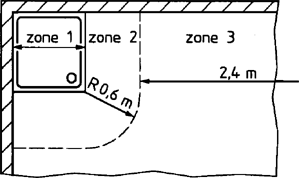

c. douchebak

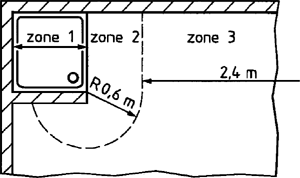

d. douchebak, met vaste afscheiding

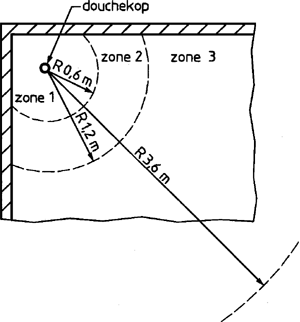

e. douche zonder douchebak

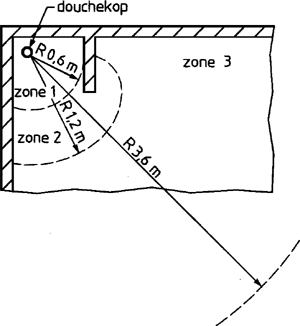

f. douche zonder douchebak, met vaste afscheiding

Figuur 701B: Zone-indeling - doorsnede (zie 701.32)

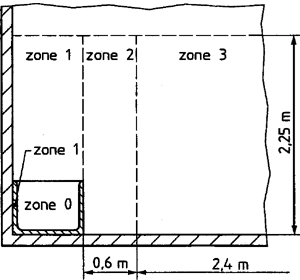

g. badkuip

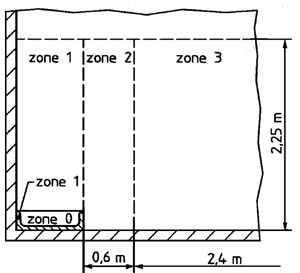

h. douchebak

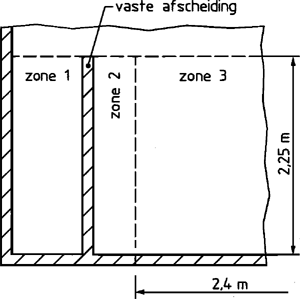

i. douche zonder douchebak, met vaste afscheiding

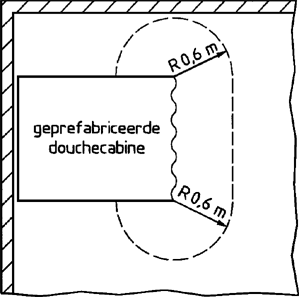

Figuur 701C: Geprefabriceerde douchecabine - bovenaanzicht (zie 701.53)
