Bijlage NL8.514B - Afwijkend gebruik van aderkleuren (informatief)

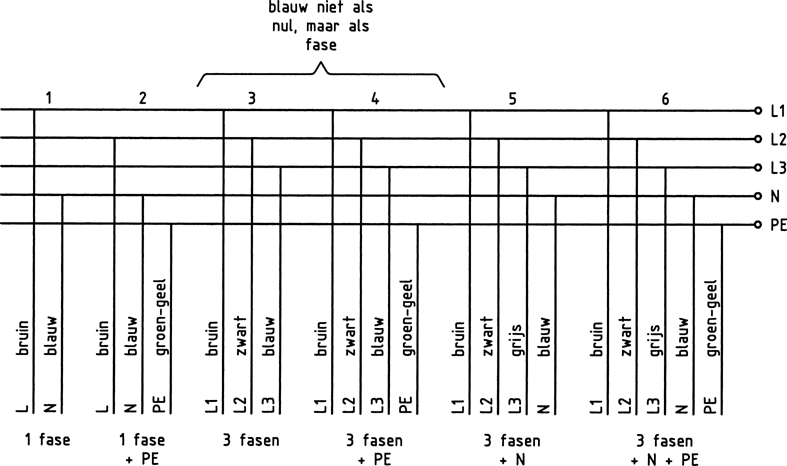

Figuur 8.51A - Voorbeelden van toepassing van aderkleuren in kabels en buigzame leidingen (zie bepaling 8.514.2.101)

TOELICHTING

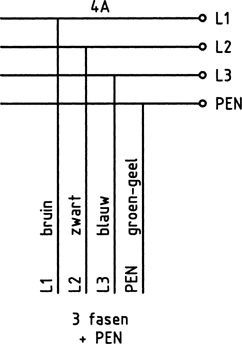

Voorbeeld 4A: de groen-gele ader voorzien van een blauw merkteken. Zie bepaling 514.3.2.

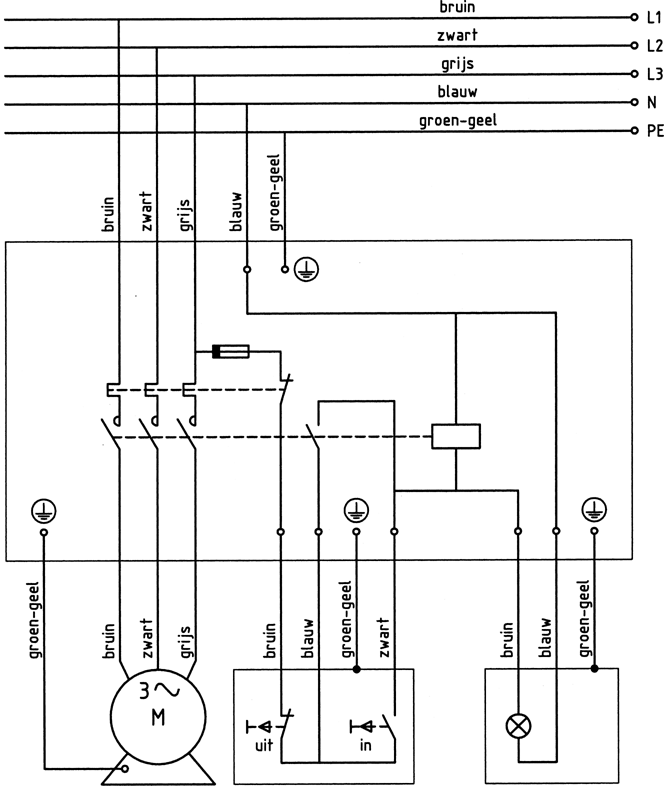

Figuur 8.51B - Voorbeelden van toepassing van aderkleuren in kabels en buigzame leidingen (zie bepaling 8.514.2.101)

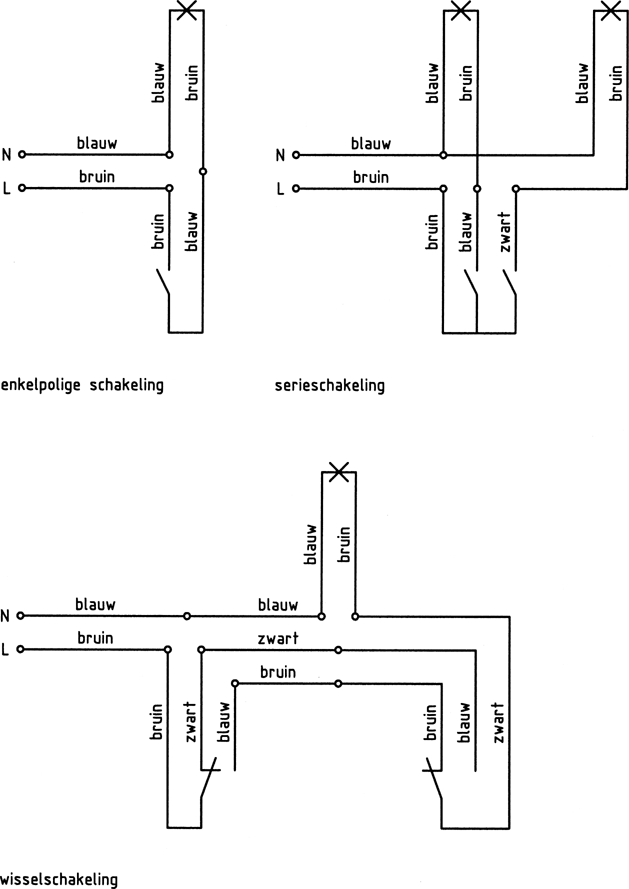

Figuur 8.51C - Voorbeelden van toepassing van aderkleuren in kabels en buigzame leidingen (zie bepaling 8.514.2.101)

Figuur 8.51D - Voorbeelden van toepassing van kleuren van geïsoleerde draden (zie bepaling 8.514.2.101)
