Bijlage NL8.710A - Meting van lekstromen (normatief)

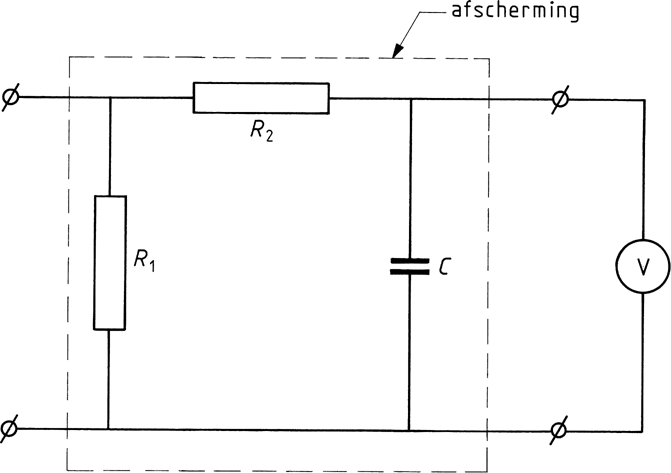

Figuur 8.710A - Meetschakeling voor het meten van lekstromen (zie 8.710.612.4)

Legende
R1 = 1 kΩ ± 1 %
R2 = 10 kΩ ±  5 %
C = 15 nF ± 5 %
V = voltmeter met hoge ingangsimpedantie

TOELICHTING
Bij deze meetschakeling wordt het gedeelte tussen de aansluitklemmen ook wel de kunstpatiënt genoemd.
